测试桩用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布防。测试桩可用于管道电位、电流、绝缘性能的检测，也可用于覆盖层检漏及直流交流干扰的测试。
测试桩的基本构造

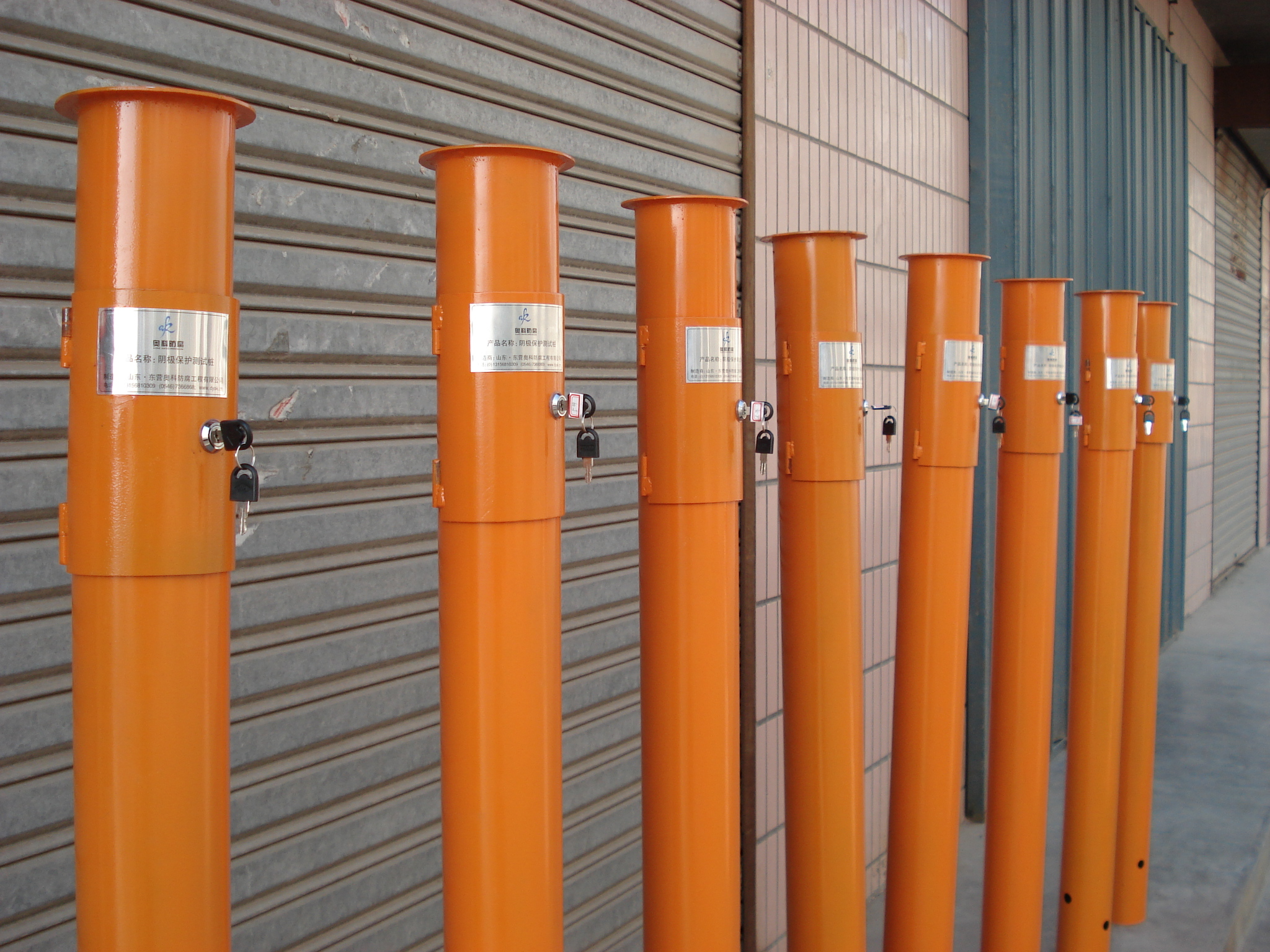

测试桩由桩体、测试接线板、测试导线和铭牌几部分组成。各种功能的测试桩，其桩体可以统一，如水泥测试桩钢管测试桩、玻璃钢测试桩、塑料测试桩等，桩体的选择要立足于美观、好找、耐气候、耐腐蚀，根据中国的国情还要考虑人为破坏的因素。在江南，钢管测试桩腐蚀腐蚀问题是主要矛盾，不以采用。测试桩中的测试接线板是桩的核心，其测试功能就是根据接线板上的接线柱的变化来区分，根据中国的国情还要考虑人为破坏的因素。在江南，钢管测试桩腐蚀问题是主要矛盾，不宜采用。
测试桩中的测试接线板是桩的核心，其测试功能就是根据接线板上的接线柱的变化来区别的，接线板上的接线端子（接线柱），可以各种不同的颜色区分，根据测试导线的到少分为６柱、８柱、１０柱型几种。
测试导线引入测试桩并与被测构筑物相连接，这样测试工作就可以很方便的在地面上进行。通常测试导线可选用BVV-1×205mm
的铜芯塑料线。 有时为增加导线强度也可选用VV型电缆。
测试桩的铭牌可以提供桩的里程位置、桩的功能及管理者信息。
测试桩的类型
测试桩可分为电位测试桩、电流测试桩、套管测试桩、绝缘连接测试桩、牺牲阳极测试桩、其他测试桩等。
测试桩的位置
测试桩的位置一般应选在路边、田埂、沟边，尽量少占农田，按长输管道敷设的规定，测试一般位于介质流向的左侧距管道中心线1.5M处。
按SYJ36—89标准规定，测试桩的位置原则为：
1、点为测试桩—汇流点及每公里处设一支。
2、电流测试桩—每5-8km设一支。
3、套管/电位测试桩—每一套管处设一支。
4、绝缘接头测试桩—每一绝缘连接处设一支。
5、交叉测试桩—与其管道、电缆交叉点设一支。
6、站内测试桩—视需要设置。
7、牺牲阳极测试桩—两组阳极中间部位设电位测试桩，阳极埋设点设一支。
8、干扰区—视干扰程度进行加密，一般不得大于500m。
9、大型河流—当穿越段大于200m时应在两岸设一支测试桩。
10、穿铁路、公路—每一穿越点设一支测试桩。
根据以上原则，合理设置测试桩，各类测试桩也可结合在一起使用。
