辅助阳极地床是强制电流阴极保护站的主要组成部分。所述阴极保护设备到所述被保护管道的阴极极化流进入土壤，通过土壤中的水和导电离子的传导到达管道表面，形成完整的阴极保护导电回路。阳极地床一般采用浅埋地床和深井地床两种形式。浅埋床埋在冰土层深度以下，深井床一般埋在15m以下。浅埋阳极床具有施工成本低、技术设备简单、维护管理方便等特点。深阳极床适用于相邻金属结构可能发生干扰和表面土壤电阻率高的地区。它比浅埋远阳极床具有更好的远距特性，可以提供沿保护管道的 佳电流分布，并减小电压梯度的变化。

根据周围管网密集及土质状况的具体特点，为避免对周围管道产生直流干扰及降低阳极地床接地电阻，设计确定采用深阳极地床方案。深阳极地床分闭孔法和开孔法两种，在对贵金属氧化物管状阳极串、分段预制封装贵金属氧化物阳极和分段预制封装高硅铁阳极等国内外使用方式综合比较后，考虑到靖边站表层高土壤电阻率、细砂土质的具体特点，为保证填料合理密实度及现场安装质量，延长使用寿命，降低阳极地床接地电阻，采用了闭孔法方式，阳极采用分段预制式贵金属氧化物阳极。

与浅埋式地床相比，深阳极地床由于现场施工较复杂，维护更换不易，因此合理解决现场施工安装的方便性，把阳极妥善放置到设计深度，使现场安装质量易保证；延长使用寿命，使其设计寿命与被保护体的寿命相匹配；防止以往高硅铁阳极式深井阳极由于尖端效应或缩颈效应及产生气阻等原因，而出现的使深阳极地床提前失效；以及使阳极地床有尽可能低的接地电阻和对周围地下金属构筑物不会造

阳极体内串接的钛镀贵金属氧化物阳极，极耐酸性环境作用，在土壤中具有优异的电化学活性、极化小及电化学稳定性。经相关部门的试验，作为土壤中外加电流保护用辅助阳极时，在阳极工作电流密度为100A／m2条件下，无论运行时在阳极表面发生的是析气反应，还是析氯反应，都没有因为土质酸化，工作条件变得苛刻而降低其电化学性能。同时具有极低的消耗速率，电流密度和消耗率指标均远优于高硅铁阳极，设计寿命不低于30a。

高硅钛阳极寿命短、提前失效的主要原因之一是尖端效应或缩颈效应，即在电缆接头处的颈部和阳极尾部的排流密度大，加之高硅铁阳极的电缆接头不易处理好，会发生断线导致阳极完全失效现象贵金属氧化物阳极则采用了不同的结构与规格，阳极电缆与阳极采用中间电连接，阳极电缆穿过管状阳极体，贯穿管状阳极体整体；加之单支阳极体重量非常轻，具有抗氯气腐蚀性能的电缆本身完全可以承受阳极的重量，消除了高硅铁阳极所存在的尖端效应。

气阻也常常是导致深井阳极报废的原因，在工厂分段预制的阳极体安装有专门的3排气管，封装结构上特地留出了空间，保证各组间及与上部排气管定位准、现场连接可靠方便，排气通畅；另外通过控制填充料的孔隙率，以减少气阻。

低的阳极接地电阻是通过增大阳极的有效长度，同时采用导电性能良好的低阻抗碳素填料，加上保证与钛镀贵金属氧化物阳极间紧密填充来达到的。

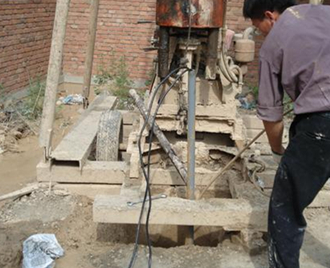

深井阳极由于口径小、深度深，加上土质基本为细砂，钻进后易产生塌方，因此要求现场施工安装中缩短时间尽快完成安装工艺。由于采用了分段预制的结构和组合组装工艺，在工厂预制中时间从容，可以控制单段的装配尺寸精度、填料的密实度、排气管及贵金属氧化物阳极的固定定位以及保护阳极表面氧化物烧结层等关键工艺，阳极体质量易保证。除钻孔、固井、洗井外，施工现场的阳极下井就位安装工艺相对简单，主要是按顺序吊装、套管间螺栓紧固和上部排气管与阳极引出线的安装工作，现场施工操作方便，整体质量易控制。
