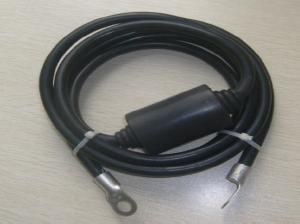

名 称:防爆型电火花间隙(AK-LPD等电位连接器)
执行标准:
GB50253《输油管道工程设计规范》
GB/T21448《埋地钢质管道阴极保护技术规范》
GB18802.1《低压配电系统电涌保护器 第一部分:性能要求和试验方法》
GB50251《输气管道工程设计规范》
主要性能:
1、吸收能量大,保护可靠,残压低,导通后电压小于50V。
2、响应速度为纳秒级,无续流。
3、采用密封结构,电弧不外泄,具有防爆功能。
4、外壳采用耐腐蚀绝缘材料,适用于不同环境的安装。
适用范围:
1、用于跨接在输油、输气管道的绝缘法兰盘或绝缘接头两端,防止雷电过电压或操作过电压击穿绝缘法兰或绝缘接头。
2、通过该产品将输油、输气管道接地,将管道上的过电压限制在比较低的幅值范围内,防止管道上的过电压对接触人员及设备的损坏。
3、用于建筑物、铁路、石化等系统的两个独立接地体之间的等电位连接。
详细介绍:
随着我国油气田集输管网与城市燃气管网(非钢质管道除外)不断配套完善,对阴极保护的要求越来越高。尤其在地下水源丰富,土壤矿化度、盐碱度较高地区的油气管网采用分区域强制电流阴极保护系统是大势所趋,电绝缘产品在强制电流区域阴极保护系统中虽为附属管件,但直接关系到阴极保护系统作用的正常发挥,其作用不可低估。而电绝缘产品的安全可靠性也与系统正常运行息息相关,电绝缘产品因为管道造成雷击或感应过电压导致绝缘击穿,从而损坏绝缘接头等设备的事例屡见不鲜,所以防爆型电火花间隙产品的问世,能完善的解决此问题,对绝缘接头和阴极保护系统提供了可靠地过电压保护。
防爆型电火花间隙(AK-LPD等电位连接器)的结构与原理:
目前防爆型防爆型电火花间隙(AK-LPD等电位连接器)一般参照国家标准GB18802.1有关技术指标生产、结构上通过四大部分组成:
1、高通流能力的气体放电间隙,标称放电为100kA,可有效防护直击雷和感应过电压对绝缘接头的损坏,并且启动电压高,导通后电压低等特点。
2、高强度玻璃布筒,是防爆性能的第一层保证。
3、高温环氧树脂密封,增加放电间隙侧面的绝缘性,并且是防爆性能的第二层保证。
4、硅橡胶一体硫化,使连接电缆和产品主体可靠的连接在一体,并且连接处无缝隙,可防水,防尘,防电弧外泄,是防爆性能的第三层保证。
防爆型电火花间隙(AK-LPD等电位连接器)是传统排流产品的换代产品,传统的排流方式一般采用锌接地电池的方式,但锌接地电池存在以下几点弊端:
1、启动电位太低,经常存在误排流的情况发生。
2、放电电流小,不能承受幅值比较大的电流冲击。
3、寿命有限。
防爆型电火花间隙(AK-LPD等电位连接器)可有效解决锌接地电池存在的问题,具有启动电压高,防电电流幅值大,寿命长等优点。
1、第一种用法:将产品引出线的接线鼻子分别连接在绝缘接头或绝缘法兰两端。
2、第二种用法:将产品引出线的接线鼻子分别连接在管道和接地体上。
3、本产品可直接安装在防爆环境里,不许另设防爆箱。
4、本产品可安装在水里或特别潮湿的地方。
产品型号
|
In
|
Imax
|
Uc
|
Up
|
工频导通电压
|
冲击击穿电压
|
防爆
类型
|
LPD-100/1000
|
100kA
|
50kA
|
300V
|
50V
|
1000V
|
2000V
|
防爆
|
